盾キャ 7/4

第一世代マズルの開口がようやく満足行く感じになりました
あとはこのディティールを壊さないようにしながら形を作ればおｋ、ここで壊したら泣く

どうすれば上手くできるかを考えることは大切ですね
結局ハイキューパーツのマスメツールを使ったら割とすんなり出来ました
平面ならともかく、曲面には交点をプロットすることすら困難なので
シール状の透明方眼紙というのはかなり便利だと思います
あくまで用途は限定されそうですが

それと、第二世代マズルの方も金属製中子を使っての中空複製テストが一応成功しました
バリが酷いですが、軽くナイフを這わせれば処理できます
一応、というのは複製語に中子を引き抜くのがなかなかきついので
今後の中子の劣化次第で抜けなくなる可能性があるということです
湿気が多いし、錆びるんじゃないかとびくびくしています
中実のパーツも一緒に複製して、場合によってはこっちを使うかも？

第一世代のマズルは中実決定ですね
強度的にも複製的にも無理だコリャ

盾キャ 6/30

ようやく持たせられるところまで来ました
マズルも第二世代のものは完成、ティーガーっぽいけどティーガーにならないように
中が抜けているまま複製できるかはまだ不明です

第一世代の方は大分手こずっています
曲面にズレずに開口する奇跡は48連続もしないのです

ちなみにこの写真、盾が左右逆
盾は左右一枚ずつ作ります
展開ヒンジ部分は裏にガイドを付けて、左右どちらかを加工して選択式にする予定
来週末までに型作りを始めたい

盾キャ 6/16

中空にした機関部周りのディテール付けが完了
僕の加工法だとかなり難儀なところでした
かなり気を使ったはずの直角と平行が若干ずれたのが癪である

やっぱり．２５㎜の薄板にディテール付け→積層だと、積層する時ずれやすいのが難点ですね
ディテールとの平行が取れなくなるから、あとから削り直すことも出来ないし
形を出してからピンバイスで彫るのが一番楽なのですが
穴底が平らじゃないと何かキッチリした感じが出ない、それに深さもそろわない
極細のエンドミルセットとか…ないよなー、そんなもん

もう自分でピンバイス研いで作ってみるか？
遠心脱法器用に使ってる回転刃物研ぎ機って、ハイスピード鋼研げるのかしら？
今度やってみよう

それと全く関係ない話ですが
最近ゆゆ式へのハマリ方が尋常じゃない
こんなにはまったのは多分電波女以来だと思う
え、あと二話しかないの
え、放送終わったら死ぬの、私
地球上の言語では説明できない面白さ

盾キャ 6/5

軽量化のための肉抜きとか考えていたらほとんど進みませんでした
アグニの手首がボールジョイントではなかったので
別にムクでも持てそうな気はしますが、ヒケなども怖いので出来るだけ肉抜き
特にドラムマガジンは大幅に抜かないとひじ関節が持って行かれそうです

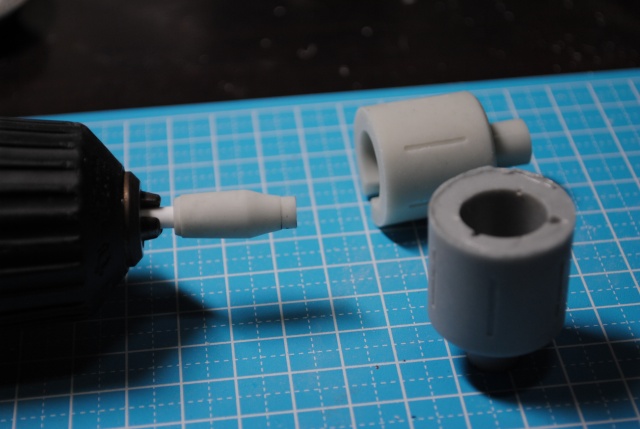

レジン置換したドラムマガジンの種と、レジン棒から削りだした第二世代のマズル
ドラマガは真ん中の穴を岐点として肉抜き
上の図面通りに抜ければ、計算上6割以上の軽量化が出来ます
マズルは、レジン置換した棒を電動ドリルに挟み込んで旋盤加工しました
ぐるぐる回しながらナイフ、ヤスリ、リューター、ラインチゼルを使って地道に
ここからマズルブレーキを開口するのですが
壊すのが怖いので、もう一度レジン複製して一度セーブします
多分5個くらい失敗すると思う
第一世代の穴がたくさんある方のやつも同じくミスしまくる予定なので
こっちも一緒に複製しておく予定です

アグニようやく届いた！ ……ですが

GAマン以来の3個買い、フライングベース付
ストレコを斜めに格納すると、後ろに伸びるシルエットが格好いいです



砂砲はパーツの関係でエルブセンのみ左右再現化
ハリコットは右のみで、左に付けるにはスコープ部の加工が必要
デカブツ二丁持ちでもこの安定感

ポリキャップのボールジョイントを廃止して、ABSパーツでの接続を基本とし
ほとんどのジョイントが一軸の組み合わせ
特に手首がボールジョイントではなくなったので、長ものを装備しても手首が負けることはありません
ただ、腰と肩口だけはもう一軸欲しい感じです





で、アグニ最大の問題点なのですが
「デナリ脚が再現できていない」ことです
原型段階からあれ？とは思っていたのですが
レーニアとデナリの差分となる装甲パーツ（ゲーム中画像青丸）が、ごっそり抜け落ちているのです
箱絵でも取説にもないので、完全な見落とし？だと思われます

うーん、どうしてこうなった？
特に右膝の装甲は差分パーツがつきそうな穴があるのに
単なるケチというわけではなさそうだし
ゲームでも設定画でもちゃんと見れば見落とすわけ無いだろうし
割と本気で訳わからんミスです
